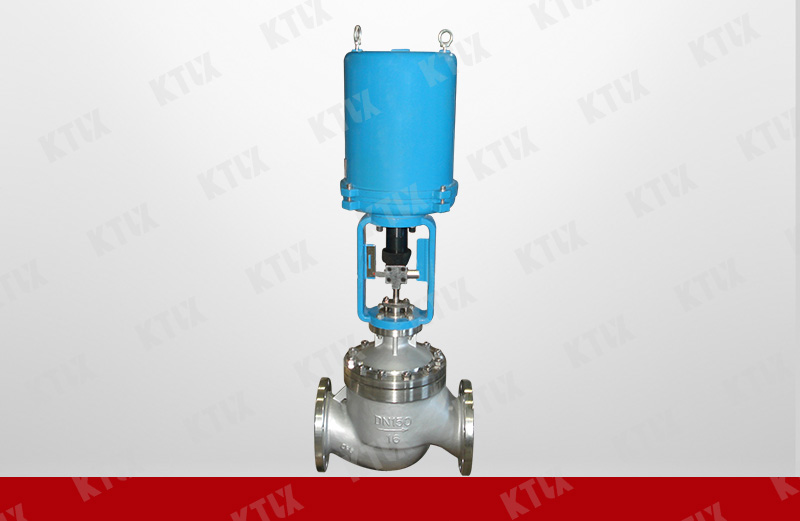

電子式電動單座調節閥


產品型號：ZDLM
閥體材質：WCB、304、316、316L
閥芯材質：304、316+STL\PTFE
閥座材質：304、316+STL；PTFE
連接方式：法蘭、螺紋、焊接
閥座形式：單座、雙座、套筒
壓力等級：PN16、PN25、PN40、PN64、PN100
電動執行器：開關型、調節型
電壓等級：AC380V、AC220V、DC24V等
產品詳情

       電子式電動單座調節閥，由電子式電動執行器和單座閥組成，適用于壓差小的工況。電動執行器內置伺服系統，無須另配伺服放大器，輸入信號及電源即可控制運行。結構緊湊，流體通道呈S流線型。具有體積小、重量輕、壓降損失小，流量大，可調范圍大，流量特性精度高等優點。應用精確控制微小流量的場合。如精細化工、食品添加劑、醫花、電子行業。



標準技術參數

閥體型式：單座、雙座、套筒

公稱通徑：DN20-DN200

公稱壓力：ANSI150、300、600LB           JIS10、16、20、30、40K            PN1.6、2.5、4.0、6.4MPa

連接方式：法蘭：FF、RF、RJ和LG

法蘭標準：ANSI B16.5，JIS B2201            JB/T79.1 PN1.6MPa,JB/T79.2            螺紋：DIN、NPT、RC、BSP、G等            焊接：GB12224-89

密封面形式：PN16凸面、PN40、PN63、PN100為凹面

材   質：WCB、304、316、316L

上閥蓋：標準型（-20℃～+200℃）

低溫型（-60℃～-196℃）      單座閥結構圖

散熱型（-40℃～450℃）

波紋管密封型

壓蓋形式：壓板式

填   料：V型氟四氟乙稀、柔性石墨



閥內組件

閥芯形式：單座柱塞型、雙座、套筒

閥芯閥座：304、316、316+STL

流量特性：等百分比、線性、快開



執行機構

形   式：電動執行器

作用形式：正作用、反作用

控制方式：比例調節型或開關型

輸入信號：4-20Ma、0-10V、1-5V、ON-OFF

輸出信號：4-20mA或無源觸點信號

電   源：AC220V、AC380V、DC24V等

防爆等級：ExdIIBT4、ExdIICT6或其它（可選）

手動裝置：帶手柄



附件（根據要求配置）

加熱器、過載保護



性能

額定KV值：參照表

流量特性：線性、等百分比、快開

可調范圍：50：1

泄露等級：金屬密封：小于0.01（ANSI B16.104-1976IV級）

軟密封：小于0.00001%

回   差：≤1%

死   區：≤1%

基本誤差：±1%
